エンジニアリングソリューション
テストベンチ付帯工事
付帯設備
当グループではサードパーティーと連携し、お客様のテストベンチに関する 各種付帯設備の提案を承っております。
主な対応可能な提案機器類
✔冷却システム（冷却塔、水槽）
✔油水分離槽
✔サイレンサーシステム
✔定盤
✔各種温度調整ユニット
✔ラジエーター
など

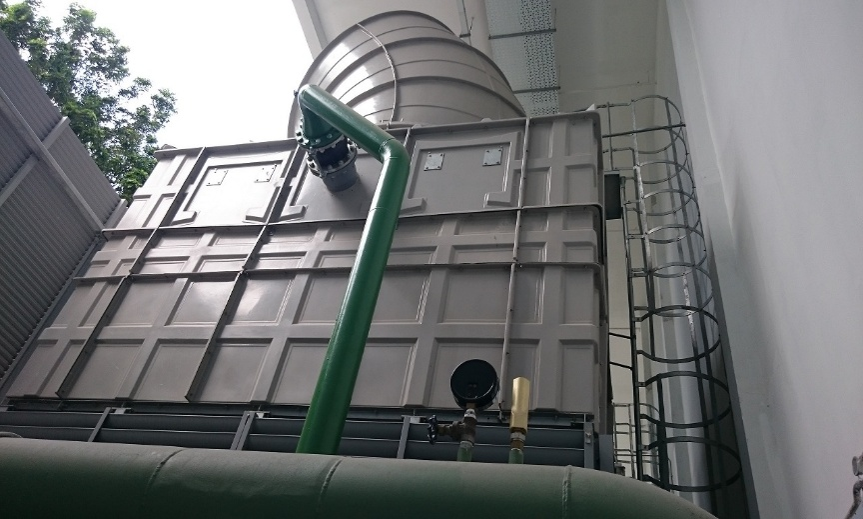

付帯設備の事例：冷却システム
プロジェクトの範囲
✔冷却塔選定
✔地下水槽選定
✔熱量計算

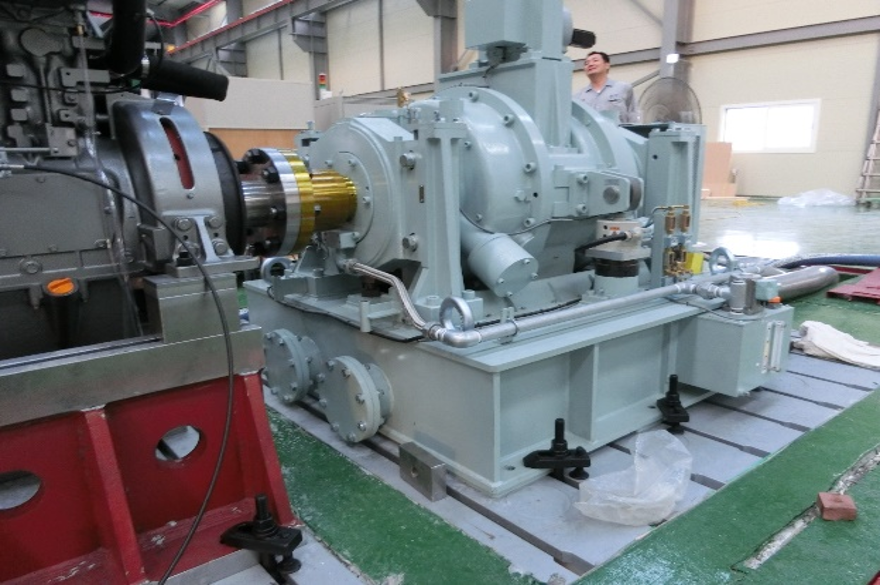

付帯設備の事例：定盤
プロジェクトの範囲
✔動力計を定盤に設置
✔動力計と定盤との芯出し調整

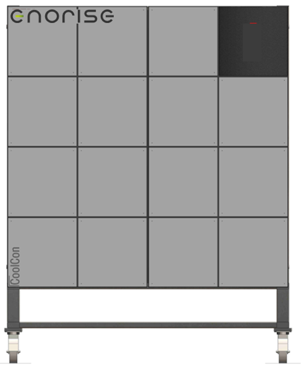

付帯設備の事例：エンジン冷却水温調
主な諸元
| エンジン出力 | 2200kW |
|---|---|
| 冷却能力 | 2200kW |
| 定格制御範囲 | 50℃〜110℃ |
| 冷却水流量 | 162m³/h |
| 最大圧力 | 6.0bar |
| インターフェース | EtherCAT |
| 主要寸法(WHD) | 3500×2500×1000mm |

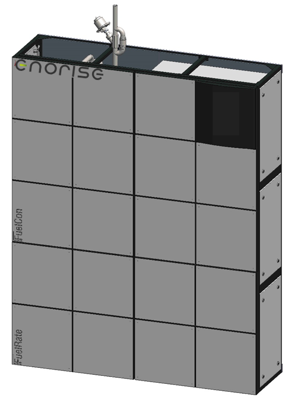

付帯設備の事例：燃料温度の温調
主な諸元
| エンジン出力 | 4300kW |
|---|---|
| 燃料 | 軽油 |
| 冷却能力 | 35kw |
| 定格制御範囲 | 60℃ |
| 燃料流量 | 30L/min (6bar) |
| インターフェース | EtherCAT |
| 燃料供給温度範囲 | 20℃～30℃ |
| 主要寸法(WHD) | 1800×2250×450mm |

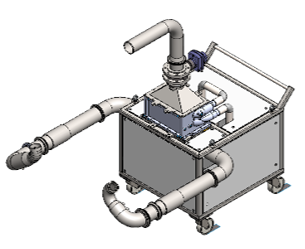

付帯設備の事例：インタクーラー
主な諸元
| 放散熱量 | 270kW |
|---|---|
| エア・フローレート | 5600kg/h |
| コンプレッサ出口下流の 過給空気温度 |
260℃ |
| エンジン吸気口上流の 過給空気温度（制御温度） |
50℃（最大65℃） |
| 制御精度 | ±2℃ |
| 燃料温度制御精度 | ±0.3℃ |
| 最大冷却水量 | 30㎥/h |
| 最大圧力 | bar |
