メカニカルアクチュエータ

エンジンスロットルメカニカルアクチュエータ
  • エンジンスロットルコントローラ(有償オプション)、またはストローク設定箱を介して、試験体の計測とフィードバック制御を実行します。
  • 回転速度・スロットル開度計測機能、手動、または自動で試験体の回転速度・開度制御を行うための制御機能、システムの異常を検知・処理する警報機能を搭載しています。
  • PID制御により、安定した制御を実現します。
  • トルク(モータ電流)制限機能により供試体を保護します。
  • ストローク設定は、供試体の近くで容易に設定できます。
  • 停電や、緊急停止時には電磁クラッチが断状態となり、リターン・スプリングにより、瞬時に全閉にして、供試体の安全を確保します。
  • 開度操作は、切換スイッチによりパネル設定器または、外部アナログ電圧で行うことができます。



テストベッドシステム・使用事例

弊社のダイナモコントローラは、上位システム側からのプログラム運転制御計測が可能です。 既存のシステムとの拡張にも対応をしています。

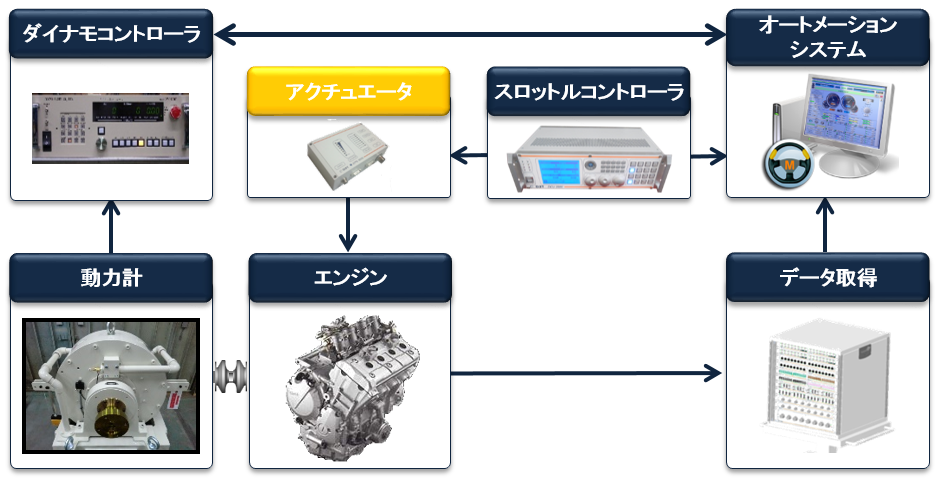

代表的なテストベッド システム(参考)

弊社ではお客様に最適なテストベッド・エンジニアリングの提案が可能です。テストベッドの自動化、オートメーションシステムの追加、データ取得用センサーの選定、テストベッドレイアウト軸継手の選定など、ご要望がございましたら弊社営業部までお知らせください。貴社のご予算とご要望にあった最適な提案をさせて頂きます。

AMシリーズ仕様
型式 AM-130 AM-140 AM-150
モータ容量(W) ACサーボ / 30 ACサーボ / 100 ACサーボ / 200
操作速度(s/F.S) 0.7 0.3 0.1
有効ストローク(mm) 100 100 100
操作力(N) 147 147 147
駆動ユニット AD-1110 AD-1120 AD-1130
外形寸法(mm) W245 x H162 x D138.5 W335 x H165 x D147.5 W335 x H165 x D147.5
質量(kg) 5.2
(スタンドの質量を除く)
8.5
(スタンドの質量を除く)
10.5
(スタンドの質量を除く)

※ 仕様は改良等により予告なく変更する場合が御座います。
