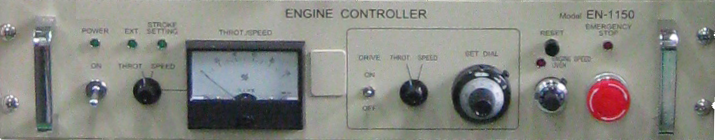

本コントローラはエンジンスロットルアクチュエータを用いて試験体の計測とフィードバック制御を行うための制御計測システムです。
回転速度・スロットル開度計測機能、手動、または自動で試験体の回転速度・開度制御を行うための制御機能、システムの異常を検知・処理する警報機能を搭載しています。
PID制御により、安定した制御を実現します。
上位システム（有償オプション）からプログラム運転制御計測が実行できます。
操作パネルのダイヤルにより、イージーオペレーションができます。
弊社のエンジンスロットルコントローラは、上位システム側からのプログラム運転制御計測が可能です。
既存のシステムとの拡張にも対応をしています。

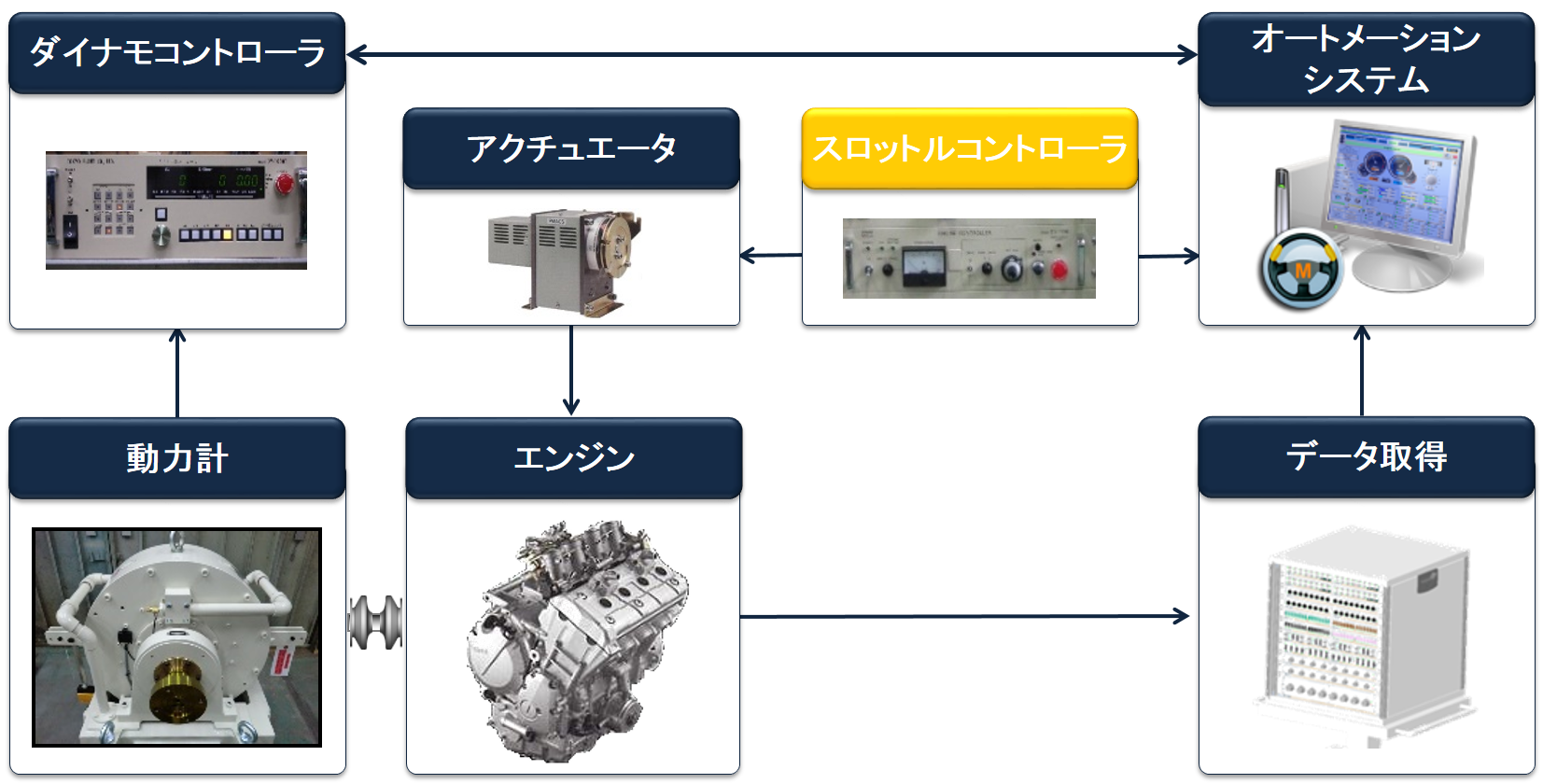

代表的なテストベッド システム （参考）
弊社ではお客様に最適なテストベッド・エンジニアリングの提案が可能です。
テストベッドの自動化、オートメーションシステムの追加、データ取得用センサーの選定、テストベッドレイアウト軸継手の選定など、ご要望がございましたら弊社営業部までお知らせください。
貴社のご予算とご要望にあった最適な提案をさせて頂きます。
| 型式 | EN-1270 |
|---|---|
| 制御モード | 手動制御：手動操作によるポテンショダイヤルの設定値により、回転数、開度制御を実行 定回転速度制御：設定回転数に対して、フィードバック制御を実行 定開度制御：設定開度に対して、フィードバック制御を実行 外部制御：外付けのオートメーションシステムから自動運転を実施 |
| 制御精度 | 定回転速度制御：±0.5%F.S以下 定開度制御：±0.5%F.S以下 ※エンジン、及び動力計の状態、PID調整の設定、冷却水の圧力、外乱の影響により、精度範囲に収まらない場合が御座います |
| 警報設定、監視 | 非常停止：異常発生時、非常ボタンにて制御停止を実行 過回転：検出回転数の過回転最設定オーバーを監視 過負荷：アクチュエータの長時間定格オーバー運転を監視 サーボアンプ故障：内部サーボアンプ異常 外部警報：外部の接続機器を接点信号入力で監視 電源断：内部電源断を監視 |
| 外部入出力 | アナログ電圧入出力(DC0-10V) |
| 所要電力 | 単相AC100V 50/60Hz 5A |
| 主要寸法(mm) | 本体：W480 x H100 x D365 (キャビネット収納時) |
| 質量 | 本体：約10kg |
※ 仕様は改良等により予告なく変更する場合が御座います。
